3. Названия компонентов изделия и описание функций

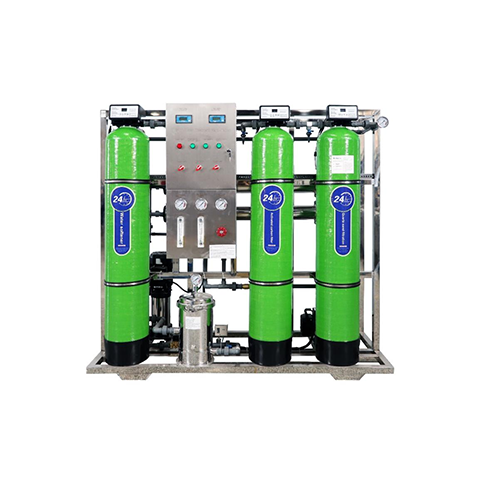

3.1 Основной корпус изделия
№ Наименование
1 Головка насоса умягчающего фильтра
2 Умягчающий фильтр
3 Электрический щиток
4 Насос высокого давления
5 Головка насоса фильтра с активированным углем
6 Точка сбора данных для определения качества воды
7 Головка насоса фильтра с кварцевым песком
8 Манометр сырой воды 1
9 Манометр чистой воды
10 Манометр измерения давления перед мембраной
11 Манометр сырой воды 2
12 Расходомер чистой воды
13 Расходомер сырой воды
14 Регулятор расхода сырой воды
15 Фильтр с активированным углем
16 Фильтр с кварцевым песком
17 Прецизионный манометр
18 Прецизионный фильтр
19 Реле давления
20 Водяной насос
3.2 Электрическая часть изделия
№ Наименование
1 Чистая вода Измеритель проводимости
2 Измеритель проводимости сырой воды
3 Индикатор питания
4 Индикатор работы насоса сырой воды
5 Индикатор работы обратной промывки
6 Индикатор работы насоса подкачки воды
7 Выключатель питания
8 Выключатель насоса сырой воды
9 Выключатель насоса подкачки воды
3.3 Аксессуары продукта
№ Наименование
1 Мембрана обратного осмоса RO
2 Поплавковый выключатель
3 Набор инструментов для проверки качества воды
4 Фильтрующая мембрана
4. Список комплектации продукта
№ Наименование Кол-во
1 Головка насоса фильтра 3
2 Фильтр с кварцевым песком 1
3 Прецизионный манометр 1
4 Прецизионный фильтр 1
5 Реле контроля давления 1
6 Водяной насос 1
7 Фильтр с активированным углем 1
8 Фильтр умягчения 1
9 Манометр сырой воды 2
10 Манометр чистой воды 1
11 Манометр перед мембраной 1
12 Расходомер 2
13 Бак фильтра обратного осмоса RO 2
14 Насос высокого давления 1
15 Измеритель проводимости 2
16 Индикатор 4
17 Переключатель 1
18 Условные обозначения 1
19 Мембрана обратного осмоса 1
20 Поплавковый выключатель 2
21 Набор инструментов для проверки качества воды 1
22 Фильтрующая мембрана 5
5. Список обучающих экспериментов с продукцией
(1) Подготовка к установке учебного оборудования
(2) Процесс установки учебного оборудования
(3) Способ промывки учебного оборудования и замена фильтрующих материалов
(4) Эксплуатация установки обратного осмоса
