MR031ME Оборудование для обучения кручению и изгибу Оборудование для механических экспериментов
I.Обзор
Это оборудование предназначено для кафедры машиностроения или кафедры машиностроения в университете, для теоретической и прикладной механики, инженерной механики, механики твердого тела и других кафедр, связанных с механикой.
Аппарат используется для испытаний на кручение и изгиб различных материалов. Он должен использоваться с универсальной базовой рамой или универсальной структурной рамой (поставляется отдельно)

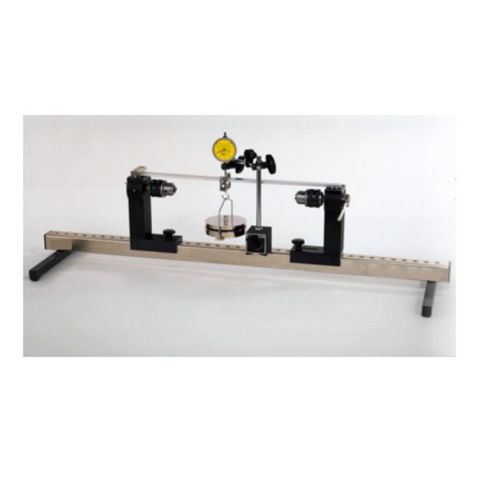

Аппарат состоит из двух колонн, прикрепленных к базовой раме. Одна колонна имеет верхнюю опору для изгибаемого образца и зажим для образца кручения. Другая колонна также имеет верхнюю опору для изгибаемого образца со шкивом, который свободно вращается в колонне.
Для испытания на изгиб образец помещается на опоры или зажимается на них сверху колонн. К образцу прикладывается нагрузка, а прогиб измеряется циферблатным индикатором.
Для испытания на кручение один конец образца зажимается на колонне, а другой конец зажимается на шкиве. Рычаг крепится к образцу на любой длине от первой колонны. Угол закручивания измеряется циферблатным индикатором для движения рычага. Крутящий момент измеряется нагрузкой и диаметром шкива.
Инструкция по эксплуатации также включена.
II.Технические данные
Конструкция: алюминий
Дно с регулируемой резиной для регулировки высоты.
Общий вес менее 200 кг.
Рабочая среда: -10℃~40℃, влажность <85%
III.Типичные эксперименты
Изменение изгибающего момента в точке нагрузки
Изменение изгибающего момента вдали от точки нагрузки
Исследование различных других случаев нагрузки
