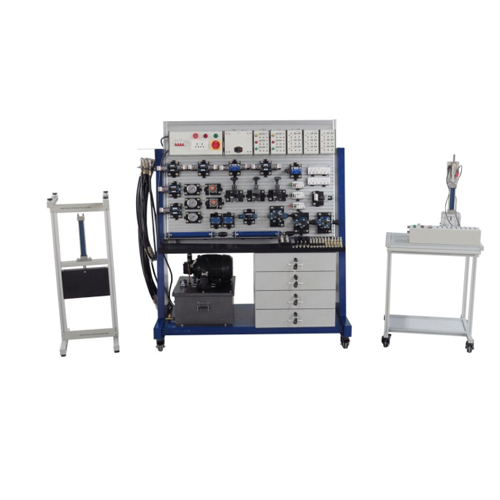

MR118M Продвинутый электрогидравлический тренажер Дидактическое оборудование Гидравлический верстак
1 Обзор продукта
1.1 Обзор
Это гидравлическое учебное устройство использует конструкцию панели управления с открытой структурой в соответствии с требованиями учебной программы по пневматическому, электрическому и гидравлическому управлению мехатроники в колледжах и университетах в сочетании с преимуществами пневматического реле управления и экспериментального оборудования с гидравлическим реле управления. Различные гидравлические компоненты могут быть гибко установлены на панели управления, и все соединения используют быстроразъемные соединения открытия-закрытия на обоих концах, что решает проблему утечки масла в гидравлическом контуре, является удобным и долговечным, снижает потери, а также способствует поддержанию экологической санитарии. Все компоненты могут быть объединены случайным образом, чтобы сформировать гидравлическую систему с определенными функциями, что очень практично.
1.2 Характеристики
(1) Оборудование состоит из высокопрочной рамы из листового металла, которая красива и долговечна. Дно оснащено универсальными колесами, которые можно удобно перемещать; он оснащен шкафом для хранения инструментов и устройств, а гидравлическая станция встроена в нижнюю часть оборудования; различные блоки гидравлических клапанов закреплены. Опорная плита принимает специальный профиль опорной плиты, а интервал пазов панели составляет 25 мм, так что различные компоненты могут быть легко вставлены и вытащены; верхняя часть размещена с различными подвесными коробками электрического управления, и все компактно. 2 Параметры производительности
(1) Входная мощность: AC380V
(2) Размер испытательного стенда составляет около: 1650 (длина) × 700 (ширина) × 1800 (высота)
(3) Размер панели из алюминиевого сплава: 1200 (длина) × 750 (ширина)
(4) Интервал пазов: 25 мм
(5) Характеристики: Шкаф: 1
(6) Структура рабочего стола: 1
(7) Универсальные ролики: 4
3 Состав продукта
3.1 Электрический блок управления
Коробка для подвешивания главного выключателя управления
Источник питания DC24V
Коробка для подвешивания реле
Коробка для подвешивания кнопок
3.2 Учебная платформа
3.3 Гидравлические компоненты
(1) Предохранительный клапан прямого действия DBDH6P10B/100
(2) Трехпозиционный четырехходовой электромагнитный клапан (E) 4WE6E-6X/ED24
(3)Трехпозиционный четырехходовой электромагнитный клапан (G) 4WE6G-6X/ED24
(4)Трехпозиционный четырехходовой электромагнитный клапан (H) 4WE6H-6X/ED24
(5)Трехпозиционный четырехходовой электромагнитный клапан (J) 4WE6J-6X/ED24
(6)ходовой клапан 4WMR6D50B
(7) Двухпозиционный четырехходовой электромагнитный реверсивный клапан
(8)Клапан управления скоростью 2FRM5-31B/10Q
(9)Пилотный предохранительный клапан DB10-1-50B/100
(10)Пилотный последовательный клапан DZ10-1-30B/210M
(11) Гидравлический обратный клапан управления SV6P2-60B
(12)Давление с пилотным управлением редукционный клапан DR10-1-50B/200Y
(13)Реле давления HED40P15B/100LZ14S
(14)Ручной реверсивный клапан 4WMM6D50B
(15)Глицериновый манометр
(16) Быстрый маслоотделительный клапан
(17)Трехходовой, пятиходовой и одноходовой клапан
(18)Трубопровод
(19)Гидравлическая насосная станция
(20)Гидравлический цилиндр
(21)Индуктивный датчик
(22)Фотоэлектрический датчик
(23)Емкостный датчик
(24) Концевой выключатель
(25)Модуль инверсии растяжения
(26)Модуль гидравлической обработки
1 толкающий цилиндр
2 датчик пуансона
3 Гайка регулировки хода штамповки
4 штамповочный цилиндр
5 модуль управления
4 Содержание эксперимента:
Эксперимент 1. Реверсивная схема ручного реверсивного клапана
Эксперимент 2. Реверсивная Схема электромагнитного реверсивного клапана типа H
Эксперимент 3 Схема реверсивного электромагнитного реверсивного клапана типа M
Эксперимент 4 Схема реверсивного электромагнитного реверсивного клапана типа Y
Эксперимент 5 Схема реверсивного электромагнитного реверсивного клапана типа O
Эксперимент 6 Двухпозиционный четырехходовой одноточечный электромагнитный клапан управления
Эксперимент 7 Как использовать реле давления
Эксперимент 8 Индуктивный датчик
Эксперимент 9 Фотоэлектрический датчик
Эксперимент 10 Емкостный датчик
Эксперимент 11 Как работает клапан управления скоростью
Эксперимент 12 Принцип работы гидравлического обратного клапана управления
Эксперимент 13 Принцип работы пилотного предохранительного клапана
Эксперимент 14 Принцип работы предохранительного клапана прямого действия
Эксперимент 15 Принцип работы пилотного редукционного клапана давления
Эксперимент 16 Принцип работы пилотного последовательного клапана
