I. Обзор продукта
1.1 Обзор

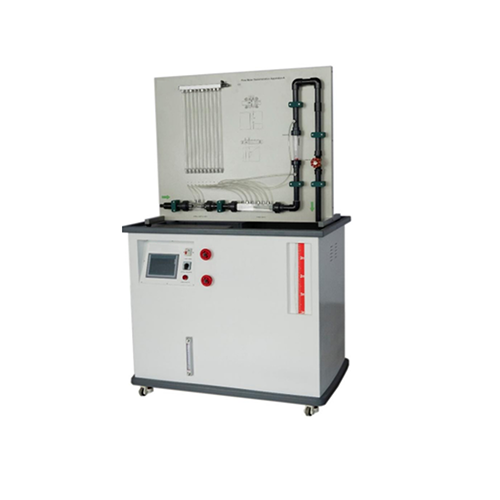

Этот продукт обеспечивает контролируемый поток воды для различных модулей лабораторных экспериментов (приобретаются отдельно). Основная часть рабочего стола образует резервуар с погружным насосом. Когда уровень воды достигает подходящего уровня, он может удовлетворить потребности в циркулирующей воде для эксперимента без необходимости внешнего водоснабжения.
Два ручных регулирующих клапана регулируют поток воды от насоса, а один из ручных клапанов используется в качестве предохранительного клапана. Это может поддерживать открытым путь циркулирующей воды, и водяной насос не будет перегружен, когда экспериментальный трубопровод будет закрыт из-за аварии. Электрический ящик сбоку стола включает в себя переключатели насоса, защиту цепи, знания об источнике питания и цифровой дисплей потока.
Четыре позволяют пользователям перемещаться по классу, и все четыре колеса имеют фиксаторы для ног, чтобы удерживать ролики на месте.
Смотровое отверстие уровня жидкости на нижней стороне рабочего стола позволяет пользователю проверять уровень воды в баке.
Верхняя рабочая поверхность стола оснащена многотрубным манометром, который включает:
(1) Расходомер Вентури — это обычно используемое устройство для измерения расхода в напорных трубопроводах. Это расходомер перепада давления, который часто используется для измерения расхода жидкостей, таких как воздух, природный газ, угольный газ и вода. Он состоит из 3 частей: «сужающаяся часть», «горловина» и «диффузионная часть», и устанавливается на трубе, где необходимо измерить расход.
(2) Расходомеры с диафрагмой оснащены диафрагмами или соплами и другими дросселирующими частями внутри трубопровода. Поскольку отверстие дросселирующей части меньше внутреннего диаметра трубы, когда жидкость протекает через дросселирующую часть, поперечное сечение скорости потока внезапно сужается, а скорость потока увеличивается.
(3) Поплавковый расходомер — это объемный расходомер, который измеряет расход путем изменения площади сечения потока между поплавками в вертикальной конической трубке по мере изменения расхода. Его также называют ротаметром.
Испытательный стенд состоит из четырех частей: системы испытательного цикла, системы реального времени, электрической системы управления и стенда. Центробежный насос продукта, выбранный для испытательного насоса, имеет номинальный расход 0-50 л/мин. Этот насос имеет характеристики компактной конструкции, плавной работы, малых пульсаций расхода и давления и низкого уровня шума. Он может обеспечить достаточный и надежный источник питания для испытательной системы и взаимодействует с электрическим управлением преобразования частоты, что позволяет добиться бесступенчатого регулирования скорости в пределах номинального диапазона расхода.
Для обеспечения точной точности испытаний система спроектирована с двумя секциями испытательного потока.
1.2 Характеристики
(1) Мобильная система подачи воды, оснащенная колесами для легкого перемещения.
(2) Расходомер имеет Т-образную конструкцию, которая проста и удобна для наблюдения за экспериментальной работой. Оснащен многотрубным манометром для облегчения определения характеристик расхода различных расходомеров.
(3) На рабочем столе установлен прецизионный центробежный насос: мощность 750 Вт, напряжение однофазное 220 В, расход 3 м³/ч, подъем 22 м, диаметр входного и выходного отверстий DN25X20.
(4) Весь корпус учебной платформы изготовлен из АБС-пластика, который отличается малым весом и высокой прочностью.
II. Параметры производительности
(1) Система расходомера:
Размер: 1100 мм*450 мм*900 мм
Манометр трубки: десятиходовой
Эффективная длина: 450 мм
Поплавковый расходомер: 160-1600 л/ч
(2) Мобильная система водоснабжения:
Размер: 1240 мм*770 мм*1050 мм
Входная мощность: 220 В
Вес: <100 кг
Температура окружающей среды 5℃～+40℃
Относительная влажность <85% (25℃)
Высота уровня жидкости: ≤200 мм
III. Список экспериментов
Эксперимент 1 Эксперимент по определению полного гидростатического давления в плоскости
Эксперимент 2 Проверочный эксперимент идеальной жидкости Бернулли
Эксперимент 3 Эксперимент по выбору формулы трубопровода
Эксперимент 4 Эксперимент по свободному переливу через пиковый водослив
Эксперимент 5 Демонстрация принципа расходомера Вентури
Эксперимент 6 Демонстрация принципа расходомера с диафрагмой
