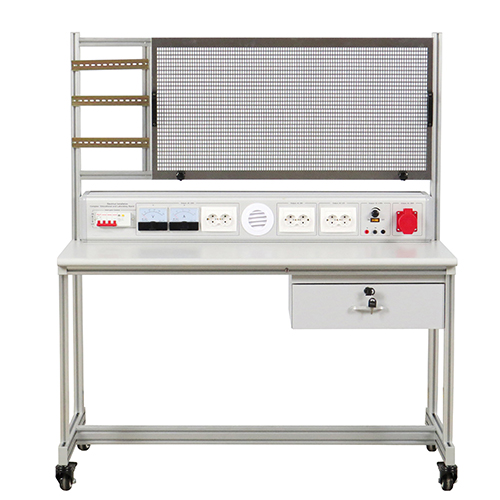

MR569E Учебно-лабораторный стенд для монтажа электрооборудования
1. Общие сведения об изделии
1.1 Описание изделия
Экологически безопасный учебный стенд, предназначенный для практического обучения монтажу электропроводки, а также для проведения занятий по системам электрического управления и другим дисциплинам. Ключевые особенности изделия: использование экологичных материалов, экономичность, долговечность, безопасность и удобство в эксплуатации. Модульная конструкция позволяет студентам осваивать навыки сборки электрических схем, поиска и устранения неисправностей, одновременно снижая затраты на обучение и упрощая техническое обслуживание.
1.2 Характеристики изделия
Долговечность: устойчивость к коррозии и старению, длительный срок службы и снижение затрат на замену компонентов в долгосрочной перспективе.
Энергоэффективность: оптимизированная структура схем, снижение потерь электроэнергии и поддержка безопасного обучения с использованием низковольтного оборудования.
Многофункциональность: возможность установки электрооборудования на монтажной раме для выполнения комплекса практических работ по сборке типовых электрических схем.
Безопасность и надежность: использование безопасных клеммных колодок (4 мм), розеток европейского стандарта и промышленных влагозащищенных разъемов; конструкция исключает случайный контакт с токоведущими частями в нерабочем состоянии. Поверхность монтажной панели имеет высококачественное изоляционное покрытие, устойчивое к царапинам; стенд обладает пыле- и влагозащитой, что предотвращает риск короткого замыкания из-за попадания жидкостей или пыли.
Функции защиты: наличие устройства защитного отключения (УЗО), способного эффективно обесточить все выходные цепи. При перегрузке, коротком замыкании или утечке тока электропитание отключается, обеспечивая безопасность эксплуатации. 2. Технические характеристики
2.1 Основные технические параметры
Электропитание
Однофазная сеть переменного тока (три провода): 220 В ±5%, 50 Гц
Условия эксплуатации
-10°C…+40°C
2.2 Габаритные размеры
Размеры
Испытательный стенд: 1255 мм × 630 мм × 1460 мм
Рамная панель: 950 мм × 500 мм
Вес
<200 кг
3. Описание изделия
3.1 Основные компоненты изделия
№
Наименование
Количество
1
Каркас
1
2
Блок питания
1
3
Рамная панель
1
3.2 Блок питания
№
Наименование
Количество
1
Главный выключатель питания
1
2
Вольтметр переменного тока
1
3
Амперметр переменного тока
1
4
Розетка европейского стандарта №1
1
5
Вентиляционное отверстие
1
6
Розетка европейского стандарта №2
1
7
Розетка европейского стандарта №3
1
8
Безопасная клемма (4 мм)
2
9
Держатель предохранителя
1
10
Потенциометр
1
11
Выключатель питания (DC 2–30 В)
1
12
Промышленная влагозащищенная розетка
1
3.3 Комплектующие
№
Наименование
Количество
1
Предохранитель (вставка)
5
2
Пластиковый монтажный зажим
20
4. Перечень учебных экспериментов
(1) Базовые принципы работы с оборудованием
