Учебное оборудование для теплопередачи с компьютерным управлением. Оборудование для тепловых лабораторий. Дидактическое оборудование. Оборудование для профессионального обучения.
1. Обзор продукта
1.1 Обзор

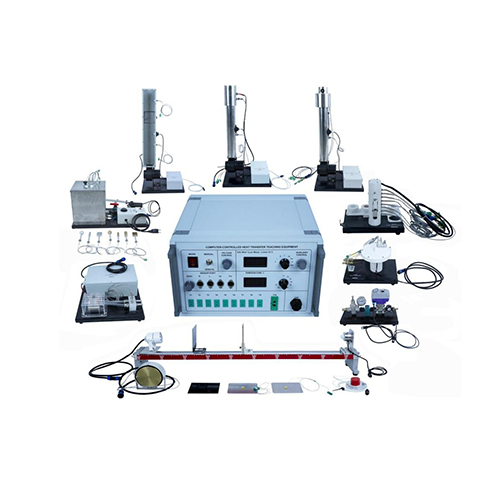

Учебное оборудование MRHT10XC с компьютерным управлением для изучения теплопередачи разработано для того, чтобы помочь студентам понять и осмыслить термодинамический теплообмен и тепловое излучение, продемонстрировать студентам различные режимы теплопередачи и изучить факторы, влияющие на теплопередачу. Учебное оборудование состоит из электрического блока управления и ряда термодинамических экспериментальных модулей. К термодинамическим экспериментальным модулям относятся: MRHT11C – демонстрационный модуль линейной теплопроводности, MRHT12C – демонстрационный модуль радиальной теплопередачи, MRHT13 – демонстрационный модуль теплопередачи излучением, MRHT14C – демонстрационный модуль комбинированной теплопередачи конвекцией и излучением, MRHT16C – демонстрационный модуль погрешности излучения, влияющей на измерение температуры, и MRHT17 – демонстрационный модуль теплопередачи в неустойчивом состоянии. Модуль теплопередачи, MRHT18 – демонстрационный модуль термоэлектрического теплового насоса, MRHT19 – демонстрационный модуль естественной и принудительной конвекции. 1.2 Характеристики
(1) Учебное оборудование для изучения теплопередачи MRHT10XC с компьютерным управлением отличается компактными размерами, простотой подключения и полной функциональностью, а также отвечает требованиям экспериментального обучения.
(2) Учебное оборудование для изучения теплопередачи MRHT10XC с компьютерным управлением оснащено встроенным USB-интерфейсом для облегчения связи.
(3) Учебное оборудование по теплопередаче MRHT10XC с компьютерным управлением обладает высокой совместимостью с программным обеспечением.
2. Параметры производительности
Входная мощность: 220 В переменного тока, 50 Гц
Размеры блока управления MRHT10XC: 400*410*260, вес: около 16 кг
Размеры модуля подачи воды MRHT10XC: 280*180*200, вес: около 6 кг
Размеры исследовательского линейного термического модуля MRHT11C: 380*190*230, вес: около 8 кг
Размеры исследовательского радиального термического модуля MRHT12C: 320*210*250, вес: около 7 кг
Размеры исследовательского модуля теплопередачи излучением MRHT13: 1300*200*250, вес: около 16 кг
Размеры исследовательского модуля теплопередачи излучением MRHT14C: 420*310*860, вес: около 19 кг
MRHT16C исследует погрешность измерения температуры, вызванную излучением. Размер модуля: 420*310*860, вес: около 19 кг
MRHT17 модуль для исследования нестационарной теплопередачи, размер: 630*400*360, вес: около 26 кг
MRHT18 модуль термоэлектрического теплового насоса, размер: 420*370*160, вес: около 12 кг
MRHT19 модуль для исследования естественной и принудительной конвекции, размер: 420*310*950, вес: около 24 кг
Рабочие условия: температура окружающей среды от -10°C до +40°C; относительная влажность <85% (25°C)
3. Список компонентов и подробное описание
3.1. Деталь блока управления
Номер Наименование
1. Кнопка включения питания
2. Тумблер
3. Потенциометр
4. Многофункциональный цифровой дисплей
5. Переключатель диапазонов
6. Потенциометр
7. Многофункциональный цифровой дисплей
8. Переключатель диапазонов
9. Разъем для термопары типа K
10. Интерфейс USB
11. Разъем для термопары типа K
12. Потенциометр
13. Авиационный разъем
3.2. Деталь экспериментального модуля
Номер Наименование
1. Исследовательский модуль линейной теплопроводности MRHT11C
2. Исследовательский модуль радиальной теплопроводности MRHT12C
3. Исследовательский модуль лучистого теплопереноса MRHT13
4. Исследовательский модуль комбинированного теплопереноса конвекцией и излучением MRHT14C
5. Модуль MRHT16C для исследования погрешности излучения, влияющей на измерение температуры
6. Модуль MRHT17 для исследования нестационарной теплопередачи
7. Модуль термоэлектрического теплового насоса MRHT18
8. Модуль MRHT19 для исследования естественной и вынужденной конвекции
3.3 Список конфигурации оборудования
Номер Наименование Количество
Компонент 1 Электрический блок управления 1
Компонент 2 Демонстрационный линейный тепловой модуль MRHT11C 1
Компонент 3 Демонстрационный радиальный тепловой модуль MRHT12C 1
Компонент 4 Демонстрационный модуль лучистого теплообмена MRHT13 1
Компонент 5 Демонстрационный модуль MRHT14C с комбинированным конвективно-радиационным теплообменом 1
Компонент 6 Демонстрационный модуль MRHT16C с модулем погрешности излучения, влияющим на измерение температуры 1
Компонент 7 Демонстрационный модуль MRHT17 с нестационарным теплообменом 1
Компонент 8 Демонстрационный модуль термоэлектрического теплового насоса MRHT18 1
Компонент 9 Демонстрационный модуль MRHT19 с модулями естественной и принудительной конвекции 1
3.4 Аксессуары
Номер Наименование Количество
1 Кабель связи USB 1
2 Удлинитель с зигзагообразной вилкой 1
3 Удлинитель с авиационной вилкой 1
4 Питание Кабель 1
5 CD с программным обеспечением 1
6 Зажим 9
7 Водопроводная труба 6
4. Список экспериментов
Эксперимент 1. Демонстрация эксперимента по линейной теплопроводности.
Эксперимент 2. Демонстрация эксперимента по радиальной теплопередаче.
Эксперимент 3. Демонстрация эксперимента по радиационной теплопередаче.
Эксперимент 4. Демонстрация комбинированной теплопередачи конвекцией и излучением.
Эксперимент 5. Эксперимент, демонстрирующий погрешность измерения температуры, обусловленную излучением.
Эксперимент 6. Демонстрация эксперимента по нестационарной теплопередаче.
Эксперимент 7. Демонстрация эксперимента с термоэлектрическим тепловым насосом.
Эксперимент 8. Демонстрация экспериментов с естественной и вынужденной конвекцией.
