MR-CE 702 Оборудование для гидродинамических анаэробных водоподготовок, учебное оборудование, оборудование для профессионального обучения.
Описание

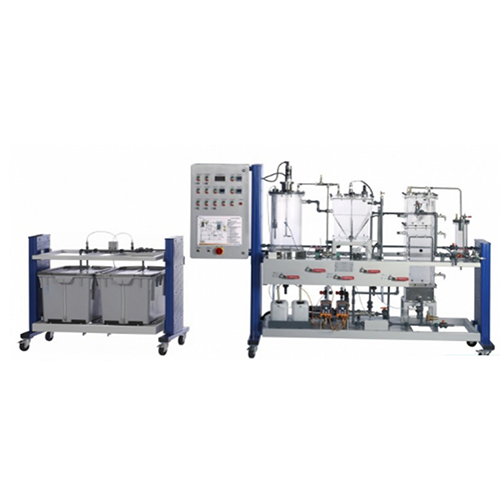

MR-CE 702 демонстрирует биологическую анаэробную очистку воды. Тренажер состоит, по сути, из двух блоков:
- резервуара с мешалкой и вторичным отстойником
- реактора UASB
Оба блока могут использоваться по отдельности или в комбинации. Это позволяет работать как в одноступенчатом, так и в двухступенчатом режимах. В двухступенчатом режиме насос сначала перекачивает неочищенную воду в резервуар с мешалкой. В этом резервуаре происходит подкисление органических веществ, растворенных в неочищенной воде. Здесь анаэробные микроорганизмы преобразуют длинноцепочечные органические вещества в короткоцепочечные. Во вторичном отстойнике биомасса, выходящая из резервуара с мешалкой, отделяется от воды. Отделенная биомасса перекачивается обратно в резервуар с мешалкой.
Из вторичного отстойника неочищенная таким образом вода поступает в реактор UASB (UASB: анаэробный реактор с восходящим потоком осадка). Здесь происходит заключительный этап анаэробного разложения. Образовавшиеся ранее короткоцепочечные вещества преобразуются специальными микроорганизмами в биогаз (метан и диоксид углерода). Поток через реактор UASB направлен снизу вверх. В верхней части реактора UASB расположена система разделения. Она отделяет образующийся газ от очищенной воды. Также она обеспечивает удержание биомассы в реакторе. Газ может выводиться наружу или собираться. Очищенная вода выходит из верхней части реактора и собирается в резервуаре.
Для регулирования скорости потока в реакторе UASB часть очищенной воды может рециркулировать.
Температура в перемешиваемом резервуаре и в реакторе UASB может контролироваться. Измеряется значение pH в перемешиваемом резервуаре. Кроме того, можно контролировать значение pH в реакторе UASB. Для сбора данных и визуального контроля доступны программное обеспечение и веб-камера.
Для проведения экспериментов необходимы анаэробная биомасса и аналитические технологии. Рекомендуемые параметры: ХПК (химическое потребление кислорода), азот и фосфор.
Технические характеристики
Резервуары
резервуар с мешалкой: 30 л
вторичный отстойник: 30 л
реактор UASB: 50 л
резервуар для сырой воды: 180 л
резервуар для очищенной воды: 180 л
Максимальные скорости потока
насос для сырой воды: 10 л/ч
насос для возвратного осадка: 10 л/ч
циркуляционный насос: 100 л/ч
дозирующие насосы: 2 x 2,1 л/ч
Диапазоны измерения
значение pH: 0…14
температура: 0…100°C
400 В, 50 Гц, 3 фазы
400 В, 60 Гц, 3 фазы
230 В, 60 Гц, 3 фазы
